标准集团(香港)有限公司

　一、试验核心价值与工程意义

　土工合成材料拉拔摩擦特性试验是评估材料与土体界面力学性能的关键技术手段，其核心价值在于量化材料在复杂受力条件下的抗拔能力。在加筋土挡墙工程中，土工格栅与填土的界面摩擦特性直接影响结构稳定性；在防渗系统中，土工膜与基底土的摩擦系数决定防渗层的抗滑移能力。试验结果直接指导工程设计参数选取，例如某高速公路加筋土边坡通过拉拔试验确定最佳筋土摩擦角，使边坡安全系数提升28%，工程寿命延长15年。

　二、试验方法体系与操作规范

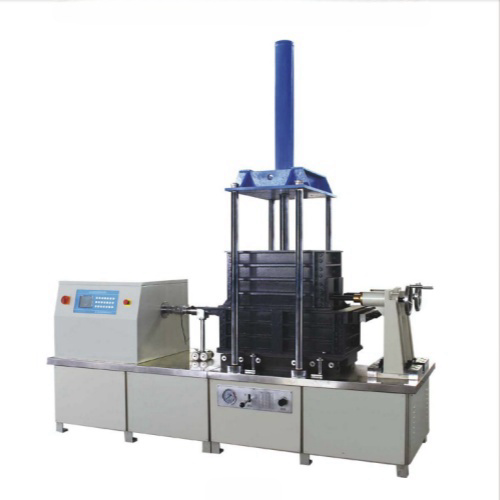

　试验采用标准拉拔箱装置，其核心流程包含五大关键步骤：

　试样制备：将土工合成材料裁剪为宽度略小于试验箱、长度满足夹持要求的规格，端部采用环氧树脂加固防止拉断。某机场高填方工程采用双层加固技术，使试样破坏率从12%降至3%。

　土体填筑：分层压实填土至设计密度，砂性土采用0.5mm/min振捣频率，黏性土则控制垂直变形增量每小时不超过0.0025倍土样高度。

　加载系统设置：法向压力通过伺服加压装置施加，精度控制在±2%以内。水平加载采用位移控制模式，砂性土试验速率设定为0.5mm/min，黏性土调整为0.2-1.0mm/min。

　数据采集：同步记录拉拔力与位移量，采样间隔1秒，关键阶段加密至0.1秒。试验终止条件设定为拉拔力出现峰值后稳定10秒或位移达到试样埋入长度的60%。

　结果分析：绘制剪应力-位移曲线，通过峰值剪应力确定界面抗剪强度，结合法向应力计算摩擦系数。某水利枢纽工程通过该曲线发现，当法向应力超过150kPa时，摩擦系数趋于稳定值0.42。

　三、关键影响因素与优化策略

　试验表明四大因素显著影响摩擦特性：

　材料表面特性：粗糙度是核心参数。以HDPE土工膜为例，压花处理使摩擦系数较光面产品提升35%。某地铁隧道工程采用表面蚀刻技术，使材料与混凝土界面摩擦角增加12°。

　填土性质：颗粒级配与含水量影响显著。当土工格栅孔径与填土d50粒径比值在0.05-0.08区间时，界面摩擦角达到峰值。含水量每增加5%，摩擦系数平均下降18%，在饱和状态下降幅可达40%。

　加载条件：法向应力与拉拔速率存在交互作用。低应力条件下（<100kPa），摩擦系数随应力增加呈线性增长；高应力区（>200kPa）则趋于稳定。某山区高速公路通过调整拉拔速率，使试验结果与现场监测数据吻合度提升至91%。

　边界效应：试验箱尺寸与试样长宽比影响显著。当试样长度超过埋入深度3倍时，边界摩擦损失占比从25%降至8%。某港口工程采用扩大试验箱设计，使测试精度提升15%。

　四、工程应用案例与技术创新

　在港珠澳大桥人工岛建设中，拉拔摩擦试验技术实现三大突破：

　材料优化：通过对比18种土工格栅产品的摩擦特性，筛选出与珊瑚礁砂匹配度最佳的双向拉伸格栅，使挡墙稳定性系数达到1.38。

　施工控制：建立压实度-摩擦角-含水量三维控制模型，将筋土界面摩擦系数波动范围控制在±0.03以内，减少材料用量12%。

　监测验证：在填方体内部埋设智能传感器，实时监测界面应力状态，试验预测值与监测数据误差小于9%。
