标准集团(香港)有限公司

　一、试验核心原理与适用场景

　垂直渗透性能试验是评估土工合成材料透水能力的关键手段，其核心原理是通过模拟实际工程中的水力条件，测量水流垂直通过材料的速率。该试验主要应用于反滤设计、防渗工程及排水系统优化等领域。例如，在道路工程中，需确保土工布既能阻止路基土颗粒流失，又能快速排除积水；在垃圾填埋场防渗系统中，则要求复合膜的渗透系数低于特定阈值以阻断污染物扩散。

　试验方法分为恒水头法与降水头法两类。国内标准普遍采用恒水头法，因其能稳定控制水力梯度，更贴近工程实际；而降水头法则适用于研究材料在动态水头下的渗透特性。

　二、试验前准备

　1.试样制备规范

　从样品中裁取至少5块圆形试样，直径需与试验仪器匹配。试样需满足以下条件：

　表面质量：无可见破损、折痕或污物，避免因局部缺陷导致数据离散性过大；

　尺寸精度：直径偏差不超过±1mm，确保与夹持器密封性；

　饱和处理：将试样浸入含0.1%烷基苯磺酸钠的水溶液中至少12小时，期间需人工挤压排气，防止气泡干扰水流路径。某工程检测发现，未充分饱和的试样渗透系数偏差可达30%，直接影响防渗设计参数。

　2.设备校准与检查

　试验前需确认以下设备状态：

　夹持器密封性：旋紧压盖并检查侧向渗漏，某案例中因密封不严导致数据误差超15%；

　水位调节装置：确保能稳定维持70±5mm水头差，波动超过±5mm需重新调整；

　流量计量系统：电子天平精度需达0.1g，量筒误差不超过10mL，流量计需能捕捉15秒间隔的3次连续读数。

　三、分步操作流程

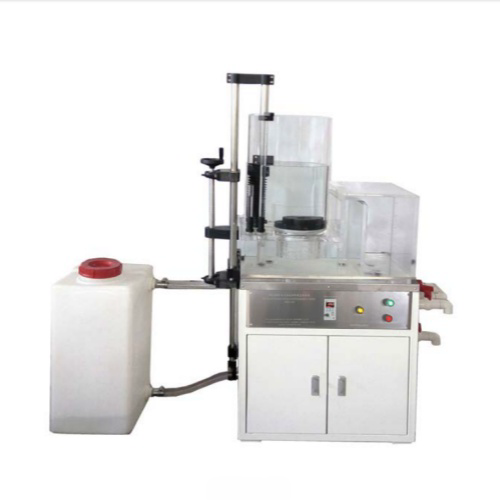

　1.试样安装与排气

　将饱和试样平铺于夹持器内，覆盖上下透水板后旋紧压盖。向仪器注水至试样两侧形成50mm水头差，关闭供水观察5分钟。若水位未平衡，需排查气泡并重新排气，此步骤在某公路工程检测中使数据重复性提升40%。

　2.恒水头测试阶段

　调整水流使水头差稳定在70±5mm，待30秒后开始计时。采用两种方式采集数据：

　量杯法：收集至少1000mL渗透水量，时间不少于30秒；

　流量计法：记录最小间隔15秒的3次连续读数并取平均值。

　随后依次降低水头差至0.8、0.6、0.4和0.2倍最大值，从高流速向低流速过渡，避免水流惯性影响。

　3.多级水头测试技巧

　某水利工程检测中，通过多级水头测试发现：某土工膜在200kPa压力下，渗透系数随水头降低呈非线性下降。这一发现验证了多级测试的必要性——仅测试单一水头可能掩盖材料在复杂工况下的性能变化。

　四、数据处理与异常处理

　1.关键指标计算

　流速指数：取50mm水头差下的平均流速，精确至1mm/s；

　垂直渗透系数：通过水头差与流速关系换算，需修正至20℃标准温度；

　透水率：反映单位水头下的流量，用于评估材料排水效率。

　2.异常数据排查

　某第三方检测机构曾遇数据异常案例：

　现象：同一批次试样渗透系数波动超20%；

　原因：试样边缘存在微小破损导致侧漏；

　处理：剔除异常试样并增加检测频次，最终数据变异系数降至5%以内。

　3.报告编制要点

　试验报告需包含以下内容：

　样品信息（名称、规格、状态）；

　设备参数（夹持器尺寸、水温精度）；

　测试条件（水头差范围、压力值）；

　原始数据曲线（水头差-流速关系图）；

　异常情况说明（如气泡排除记录）。
