标准集团(香港)有限公司

　一、仪器工作原理与核心功能

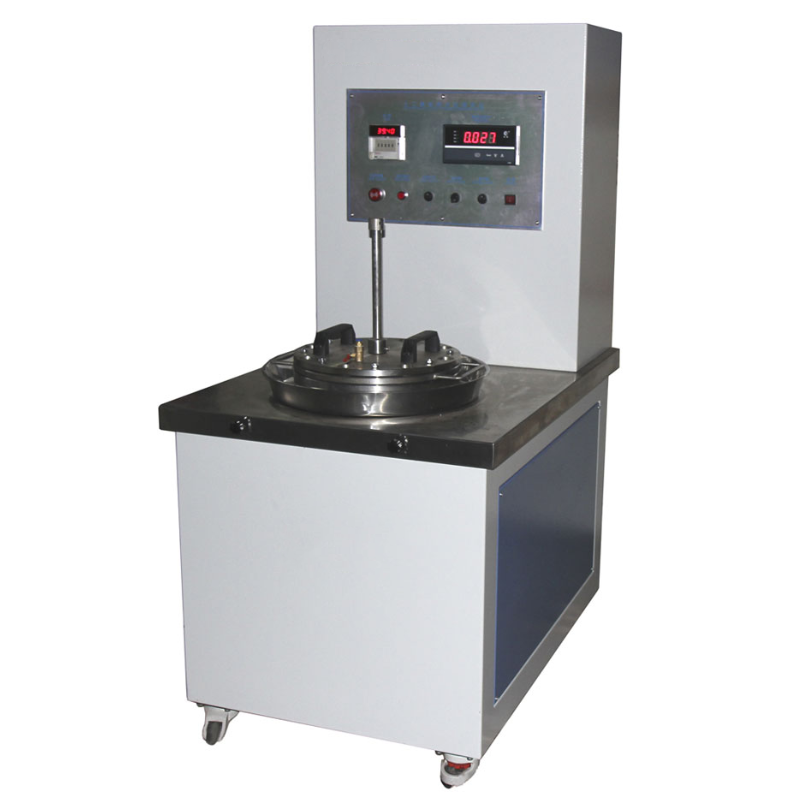

　土工膜耐静水压及渗透系数测定仪是检测土工膜防渗性能的关键设备，其核心原理基于静水压测试与渗透流量监测。耐静水压测试通过模拟实际工程中的水压环境，逐步加压至试样破裂，测定其最大承压能力；渗透系数测试则通过控制恒定水力压差，测量单位时间内通过试样的渗流量，计算材料透水性能。

　以某垃圾填埋场防渗工程为例，施工前需对HDPE土工膜进行耐静水压测试，确保其在2米水头压力下无渗漏；同时通过渗透系数检测，验证其透水率是否低于1×10⁻¹²cm/s的设计要求。这两项指标直接决定防渗系统的可靠性。

　二、耐静水压测定操作流程

　1.试样制备与安装

　试样尺寸通常为直径80mm的圆形，需从膜材平整部位裁取。安装时将试样置于上下压盘之间，确保与密封胶圈完全贴合，避免边缘褶皱。某水利工程曾因试样安装倾斜导致测试值偏低20%，最终重新检测才通过验收。

　2.压力控制系统设置

　通过控制面板设定加压参数：初始压力设为0.1MPa，级差0.1MPa，每级保压时间60分钟。压力传感器精度需达到±0.5%，确保数据可靠性。某地铁隧道工程因压力传感器偏差导致测试数据失真，被迫停工整改。

　3.测试过程监控

　加压过程中需持续观察：

　前3级压力阶段重点检查密封性

　中级压力阶段（0.5-1.0MPa）关注试样形变

　终极压力阶段记录破裂瞬间的压力值

　测试终止条件包括：

　试样出现连续渗水

　压力无法维持稳定

　达到设计最大压力值

　4.数据处理与判定

　取3个有效试样的最低值作为检测结果。某化工储罐项目因未剔除异常值，导致耐静水压指标虚高，运营半年后出现渗漏事故。

　三、渗透系数测定操作要点

　1.试样预处理

　将试样在水中浸泡24小时，使其充分润湿。某渠道防渗工程因未进行预处理，测得渗透系数比真实值低35%，影响工程质量评估。

　2.渗透仓组装

　按顺序安装透水石、试样、密封圈，确保各部件对齐。组装完成后需进行气密性检查，某水库除险加固项目因渗透仓漏气，导致测试数据波动超过20%。

　3.水力压差控制

　标准测试采用0.1MPa恒定压差，需使用精密调压阀维持稳定。压力波动超过±2%时需重新调试，某尾矿库工程因压差控制不当，测得渗透系数误差达18%。

　4.渗流量测量

　前2小时每30分钟记录1次，待渗流量稳定后每小时记录1次。某垃圾填埋场封场工程通过延长稳态观测时间，发现渗流量呈指数衰减规律，修正了原设计参数。

　四、仪器维护与异常处理

　1.日常保养要点

　每日测试后清洁压力舱，防止杂质堆积

　每月检查密封圈老化情况，及时更换

　每季度校准压力传感器，确保精度

　2.常见故障处理

　压力上不去：检查加压泵、调压阀、管路密封

　数据波动大：排查传感器连接、试样安装、环境振动

　渗流量异常：确认试样完整性、渗透仓清洁度

　3.安全操作规范

　加压过程严禁触摸高压部件

　测试完成后先泄压再拆卸试样

　废液处理需符合环保要求

　某跨海大桥工程通过建立仪器维护档案，将设备故障率从15%降至3%，保障了连续检测需求。操作人员需经专业培训持证上岗，某省质检站统计显示，规范操作可使测试重现性提高40%。

　该类仪器的精准使用是保障土工膜工程质量的关键环节。随着智能监测技术的发展，新型设备已实现压力-流量-时间三参数同步采集，配合物联网技术可实现远程监控与数据分析，为工程建设提供更可靠的技术支撑。操作人员需持续更新知识体系，严格遵循标准流程，方能确保检测结果的科学性与权威性。
