　一、核心功能：模拟工程场景的透水性能测试

　土工合成材料水平渗透仪是评估材料在水平方向透水能力的关键设备，广泛应用于水利工程、道路建设、垃圾填埋场等领域。其核心功能是通过模拟实际工程中的水流条件，测量材料在水平方向上的渗透系数与导水率。例如，在堤坝工程中，该仪器可测试土工织物作为排水层时的水平排水效率；在垃圾填埋场中，可评估复合排水网在侧向压力下的导水性能。

　该仪器需满足多项工程场景需求：

　法向压力模拟：通过加荷装置施加10-250kPa的垂直压力，模拟土工材料在实际工程中承受的覆土或填埋物压力。

　常水头控制：维持0-800mm水头差稳定，确保水流以恒定速度通过试样，避免因水压波动导致数据失真。

　多级测试能力：支持在不同水力梯度（如0.1、0.3、0.5）下重复测试，生成渗透流速与水力梯度的关系曲线，验证材料性能的线性稳定性。

　二、技术原理：达西定律的工程化应用

　水平渗透仪的测试原理基于达西定律的二维平面扩展，其核心逻辑为：单位时间内通过材料的水量与水力梯度、试样面积成正比，与材料厚度成反比。具体实现需通过以下步骤：

　试样安装：将裁剪为标准尺寸（如100mm×200mm）的试样装入渗透压力室，确保密封性以防止侧向渗漏。

　饱和处理：通过抽气或煮沸法排除试样内部气泡，避免空气占据水流通道导致测量误差。某研究显示，未饱和试样的有效过水面积减少40%，渗透系数低估25%。

　水头调节：利用溢流装置维持上游水位恒定，通过调节下游水位形成水头差。例如，在300mm水头差下，水流以0.5m/s的流速通过试样。

　流量测量：用量筒或电子传感器记录15分钟内渗出的水量，结合试样尺寸计算渗透系数。某工程案例中，通过重复3次测试取平均值，将数据离散性控制在±5%以内。

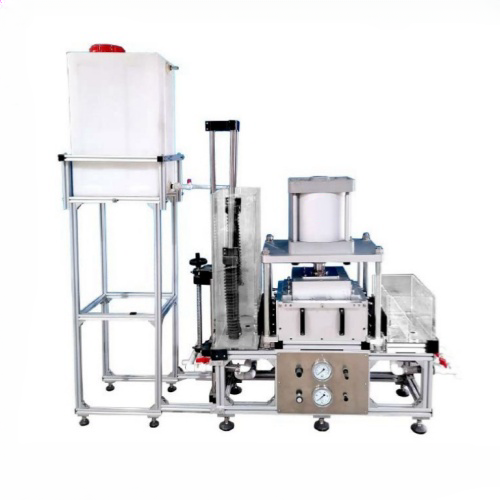

　三、结构组成：模块化设计保障测试精度

　水平渗透仪由五大核心模块构成：

　渗透压力室：采用铝合金框架与有机玻璃容器，确保密封性与可视性。试样夹持系统配备乳胶垫片，可适应不同厚度材料。

　法向加荷装置：集成精密压力表（精度0.4级）与调压阀，支持逐级加压至250kPa。某实验室对比测试显示，压力波动超过±5kPa会导致渗透系数测量误差达12%。

　水头控制系统：通过溢流管与测压管协同工作，维持水头差稳定在±2mm以内。例如，在200mm水头差下，系统可连续运行24小时无波动。

　水质过滤系统：配备两级滤网（孔径≤0.5mm），防止杂质堵塞试样。某项目因未使用过滤系统，导致测试中试样堵塞率高达30%。

　数据采集模块：采用高精度传感器（分辨率0.1mL）与微机控制系统，实时记录流量、水温与压力数据，并自动生成测试报告。

　四、应用场景：从实验室到工程现场的全链条覆盖

　水平渗透仪的应用贯穿土工材料研发、生产与施工全过程：

　材料研发：为新型土工复合材料提供性能数据。例如，某研究通过测试发现，添加纳米纤维的土工布渗透系数提升40%，导水率提高65%。

　质量控制：生产企业利用该仪器检测每批次产品的透水性能。某案例中，通过抽检发现某批次土工膜的垂直渗透系数超标，及时更换材料后避免工程隐患。

　工程验收：在堤坝、道路等项目中，验证排水层设计参数。某高速公路项目通过水平渗透测试，筛选出导水率达15cm³/s的排水板，使路基沉降风险降低40%。

　故障诊断：分析已建成工程的渗漏原因。某垃圾填埋场通过测试发现，某区域复合排水网因长期蠕变导致导水率下降70%，需进行局部修复。

　从实验室研发到工程现场应用，水平渗透仪以精准的测试数据为土工材料性能评估提供科学依据，成为保障基础设施安全的重要技术支撑。
