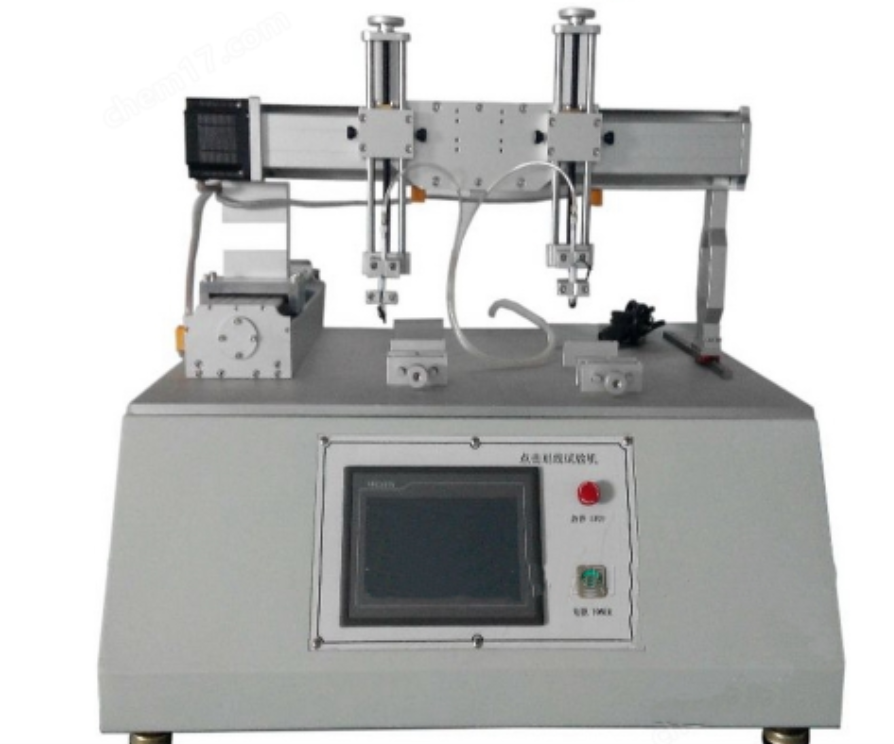

屏幕点击划痕寿命试验机用于评估触摸屏在长期使用过程中承受点击与划线作用下的耐久性能。设备通过在受控压力、速度及轨迹条件下，对触摸屏表面实施重复点击或划线动作，用于判定触摸屏表面耐损伤能力及功能保持情况。
该设备适用于以下产品及测试场景：
手机及便携式电子产品触摸屏的点击寿命测试
电容式触摸屏的划线耐久性能评估
触摸显示模组研发阶段的可靠性验证
触摸屏成品量产后的寿命抽样检测
OLED 及其他显示器件在机械耐久试验后的功能验证
适用于触摸屏制造企业、显示模组厂及相关检测实验室。
| 项目 | 技术参数 |
|---|---|
| 测试工位 | 2 工位 |
| 移动距离 | X 轴：800 mm；Y 轴：400 mm |
| 移动速度 | 0–300 mm/s |
| 画线轨迹 | 长方形、三角形、直线、对角线等 |
| 计数方式 | 6 位计数，具备掉电记忆功能 |
| 控制方式 | PLC 控制，触摸屏操作 |
| 加载方式 | 气缸加载 |
| 加载力范围 | 100–500 gf 可调 |
| 标配砝码 | 50 g、100 g、200 g 各 2 个 |
| 最大摩擦力 | 5 N |
| 摩擦力分辨率 | 500 mN |
| 电机扭矩 | 1.3 N·m |
| 设备尺寸 | W950 × D650 × H510 |
| 设备重量 | 55 kg |
| 电源 | AC 220 V / 3 A |
| 设备类型 | 摩擦磨损试验设备 |
采用 PLC 控制系统，运行稳定，参数设定直观
支持点击与划线两种寿命试验模式
具备试验次数累计及掉电记忆功能
点击与划线压力可调，适应不同屏幕测试需求
支持多种运动轨迹，模拟实际使用工况
达到设定寿命次数后自动停机，减少人为干预
| 名称 | 说明 |
|---|---|
| 点击/划线测头 | 手写笔或同等材质橡胶测头 |
| 气缸组件 | 用于加载点击与划线压力 |
| 标准砝码 | 50 g、100 g、200 g |
| 试样固定夹具 | 用于触摸屏样品安装 |
| 控制系统 | PLC 控制单元及触摸屏 |
试验过程中，通过气缸驱动测头在触摸屏表面施加设定的法向载荷，并按照预定轨迹进行周期性点击或划线运动。
通过对试验次数、加载压力及运动速度进行控制，在一定寿命循环后对触摸屏表面划痕状态及功能响应情况进行评估，从而判定其耐点击、耐划线及整体使用寿命性能。
试验前应确保触摸屏样品固定可靠，避免测试过程中发生位移
根据测试要求选择合适的测头形式及加载力范围
合理设置运动速度与轨迹，防止超出屏幕有效区域
启动设备前确认计数器及掉电记忆功能状态
试验过程中避免接触运动部件，确保操作安全
将触摸屏样品安装并固定于试验平台
安装点击或划线测头，并设定加载力
设置运动轨迹、速度及目标寿命次数
启动试验，设备按设定程序自动运行
达到设定次数后设备自动停机
取出样品，检查表面划痕状态及功能响应
