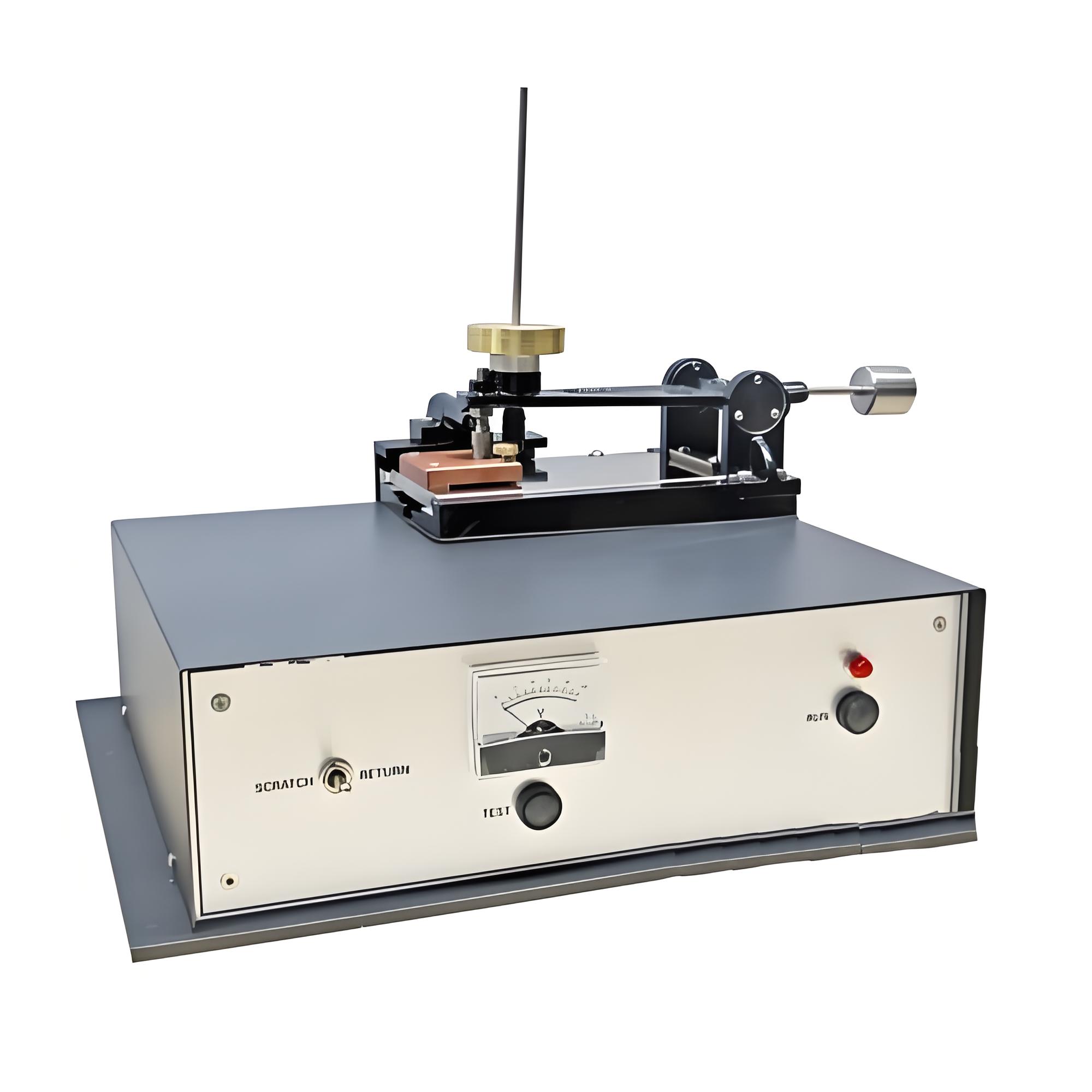

机械划痕试验仪用于基于抗划伤性能的涂层硬度与耐损伤能力评估。通过在受控条件下使划针在试样表面产生连续划痕，用于研究涂层在不同载荷作用下从轻微痕迹到破坏失效的变化过程，适用于涂层材料性能评价与质量控制。
该设备主要适用于以下材料及测试场景：
各类涂料、油漆、清漆及功能性涂层的耐划伤性能评估
金属基材表面涂层的硬度及失效行为分析
陶瓷涂层及硬质涂层的划痕与附着性能研究
工业涂装板材、标准试验板的机械划伤测试
涂层材料在恒定或可变载荷条件下的划伤失效研究
适用于实验室材料性能测试、产品研发及质量对比分析。
ISO 1518-1《涂层材料 刮擦试验 第1部分：刮擦划痕深度测定方法》
ISO 20502《涂层材料 划痕试验方法》
| 参数名称 | 参数数据 |
|---|---|
| 划针移动速度 | 35 mm/s |
| 试验样板最大尺寸 | 100 × 150 × 1.6 mm |
| 试验样板最大厚度 | 0.3 mm |
| 符合标准 | ISO 1518-1 |
| 配置砝码 | 20 N |
| 电源电压 | 230 VAC，50 Hz |
机械传动结构设计，通过齿轮系统实现滑块与测试臂的恒速运行
测试臂为受力平衡的刚性结构，有效避免划痕过程中产生抖动或颤动
划针以 90° 角固定于测试板卡盘中，便于拆卸、检查及更换
标配 1 mm 碳化钨球头针，具备良好的耐磨性和使用寿命
支持通过附加砝码实现不同载荷条件下的划痕测试
可选塑料防护罩，用于保护操作人员及机械装置安全
| 名称 | 说明 |
|---|---|
| 碳化钨球头划针 | 直径 1 mm，90° 安装 |
| 标准砝码 | 100 g–2 kg（0–20 N） |
| 附加重量附件 | 最大可选 10 kg |
| 标准试验板 | 150 × 100 mm，金属基材 |
| 防护罩 | 塑料材质，可选配置 |
试验过程中，将涂层试样夹紧并以恒定速度移动，同时由划针在其表面施加规定载荷进行连续刮擦。
根据测试程序，可采用固定载荷或逐步增加载荷的方式，使涂层表面从轻微划痕逐渐发展至破坏失效。
在测试过程中，通过电压表监测划针与金属基材之间的导通情况，以辅助判断涂层是否被划穿，从而评估涂层的耐划伤性能和失效特征。
试验前应确认试样尺寸与厚度符合设备允许范围
划针应牢固安装并保持清洁，避免影响划痕一致性
根据测试标准选择合适的砝码载荷
试验过程中应确保试样夹紧可靠，防止滑移
启动设备前确认防护罩安装到位，避免机械运动造成安全风险
准备并清洁试验样板
将试样夹紧于试验平台
安装碳化钨球头划针并校准载荷
设定划针移动速度
选择固定或可变载荷测试方式
启动设备，完成单道或多道划痕
试验结束后观察并记录划痕形貌及失效情况
