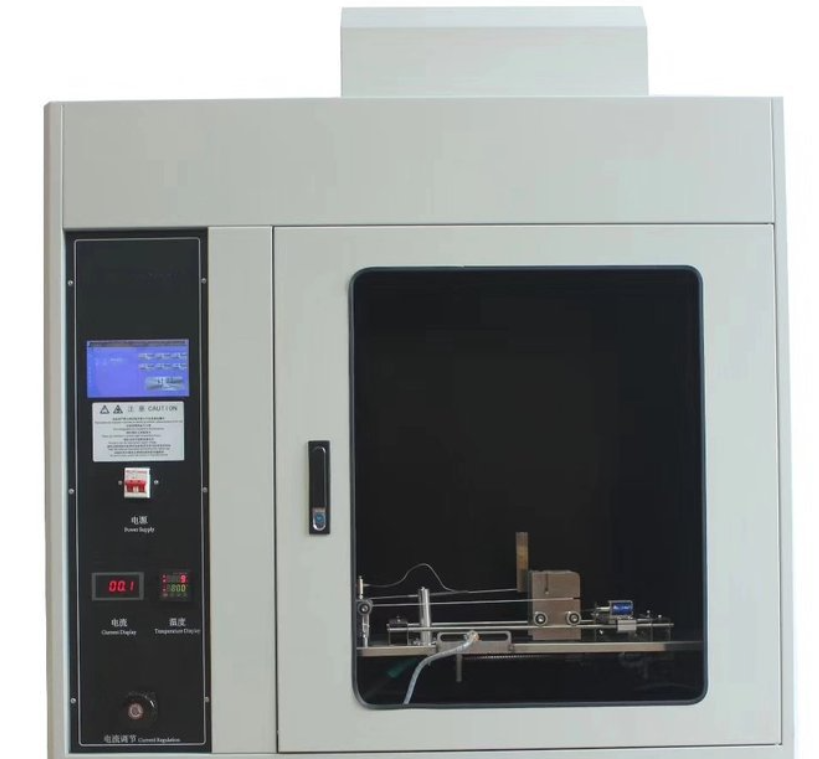

车内饰垂直燃烧测试仪根据 GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》研制，完全满足该国家标准规定的技术要求。适用于运载超过22名乘客的 M3 类汽车内饰用窗帘、遮阳帘和/或其它内部悬挂材料，不适用于有站立乘客的城市客车。
GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》
95/28/EC《特定种类汽车内饰材料的燃烧特性》（欧洲联盟汽车技术指令，垂直部分）
| 项目 | 技术参数 |
|---|---|
| 控制方式 | PLC + 触摸屏控制 |
| 点火方式 | 本生灯自动点火，施焰时间可任意设定 |
| 记录时间 | T1/T2/T3 记录时间 9999 s 内 |
| 时间计时器最小解析度 | 0.1 s |
| 火焰施加时间 | 预设自动计时，0.1 s–999.9 s；计时精度 0.1 s；到达设定时间后本生灯（燃烧器）自动退回 |
| 观察方式 | 试样固定架正面正对设备观察窗 |
| 通风橱结构 | 冷轧板静电喷涂外箱 |
| 通风橱容积 | 为试样固定架体积的 20 倍～110 倍 |
| 通风橱尺寸要求 | 长、宽、高任一尺寸不得超过另外两个尺寸中任一尺寸的 2 倍 |
| 空气流速要求 | 距试样固定架最终位置前后各 100 mm 处测量，垂直速度 0.10 m/s～0.30 m/s |
| 通风方式 | 自然通风或适当风速通风（选配风速装置） |
| 本生灯角度 | 默认 30°，可选 45° |
| 火焰高度 | 10–100 mm 连续可调 |
| 电源 | 220 VAC -15%～220 VAC +10%，500 W（单相三线制） |
| 试样夹具尺寸 | 框架高 560 mm；两根间距 150 mm 的平行杆连接组成 |
| 固定针参数 | 直径 ≤2 mm，长度 ≥27 mm |
| 定位柱参数 | 直径 2 mm，高度 ≥20 mm |
| 压板结构 | U 形压板，保证试样垂直平整 |
| 压板尺寸与材料 | 尺寸相当于试样固定架尺寸；厚度 1.0 mm±0.1 mm；适当材料制成 |
| 压板孔径 | 左右两侧各 12 个圆孔，直径约 4 mm |
| 圆孔间距 | 圆心间距等于试样固定架上固定针之间的距离 |
| 燃气灯位置 | 位于试样前下方，通过试样垂直中心线的平面内 |
| 燃气灯倾角 | 中心轴向上倾斜，与试样平面成 30° |
| 燃气灯与试样距离 | 灯顶部与试样下边缘距离 20 mm |
| 火焰高度校准 | 垂直放置点燃后调至 40 mm±2 mm（喷嘴口至火焰顶端距离） |
| 气体喷嘴内径 | 0.18 mm（+0.03 / 0） |
| 使用燃气 | 工业丙烷气体、丁烷气体或液化石油气（气源及接头用户自备） |
| 照明 | LED 射灯 20 W × 2 |
| 显示屏尺寸 | 7 寸；有效显示尺寸：长 15.4 cm，宽 8.59 cm |
| 分辨率 | 800 × 480 |
| 通讯接口 | RS232、3.3V CMOS 或 TTL（串口方式） |
| 存储容量 | 1G |
| 显示驱动方式 | 纯硬件 FPGA 驱动显示，“零”启动时间，上电即可运行 |
| 系统架构 | M3 + FPGA 架构；M3 负责指令解析，FPGA 专注 TFT 显示 |
| 主控制器 | 低能耗处理器，自动进入节能模式 |
